Артикул:
ELC0200137781

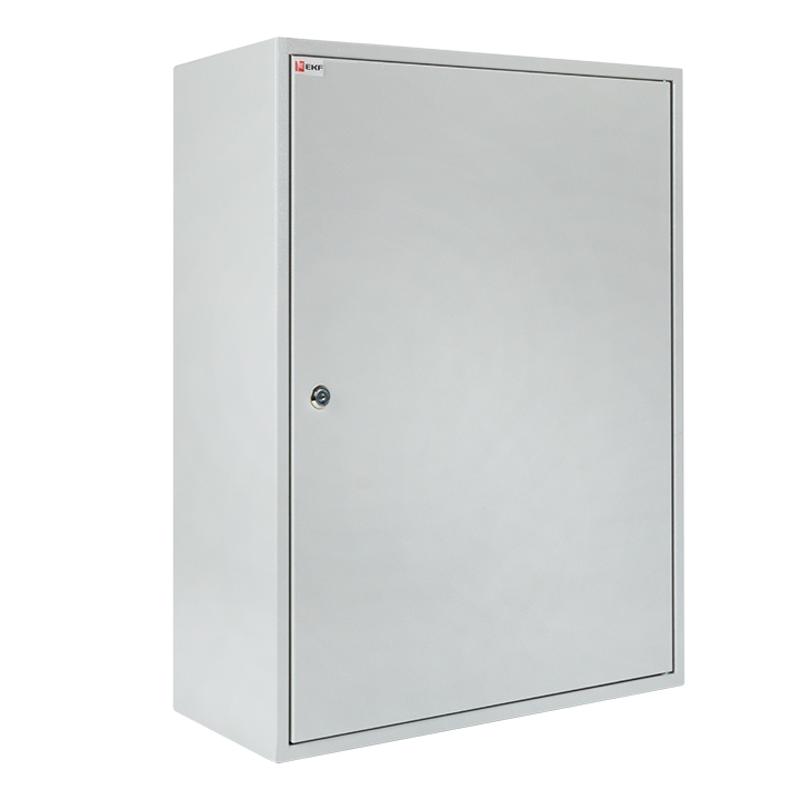

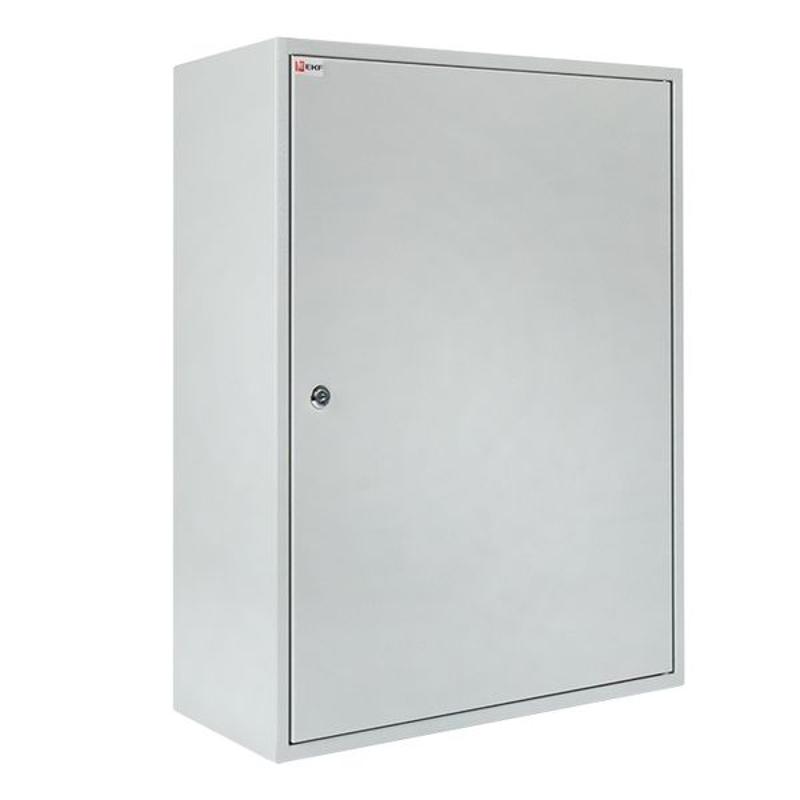

Щит с монтажной панелью ЩМП-900х700х260 (ЩМП-08) IP31 от EKF PROxima - это прочный металлический корпус с установленной съёмной монтажной платой для компоновки автоматических выключателей, контакторов и другого силового оборудования. Подходит для открытой установки в помещениях с умеренным климатом, используется в системах управления и распределения электроэнергии на объектах промышленного и коммунального назначения.
Назначение и область применения:
Щит с монтажной панелью ЩМП-900х700х260 (ЩМП-08) IP31 предназначен для внутреннего монтажа электротехнического оборудования: автоматических выключателей, УЗО, реле, преобразователей частоты, контактных групп и других устройств. Применяется в системах управления технологическими процессами, пунктах распределения энергии, щитах автоматики и освещения. Подходит для установки в цехах, складах, насосных станциях, административных зданиях и других закрытых помещениях с контролируемой средой.
Технические характеристики:
Размеры корпуса: 900×700×260 мм (высота×ширина×глубина)
Глубина монтажа: 240 мм - позволяет размещать оборудование с глубокими креплениями
Номинальный ток: 630 А - рассчитан на работу с мощными нагрузками
Напряжение: 380 В - совместим с трёхфазными сетями переменного тока
Материал корпуса: сталь толщиной 1,2 мм; монтажная плита - 1 мм
Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикальных капель воды
Цвет: 7035 RAL (серый матовый)
Покрытие: порошковая окраска + фосфатирование - повышает коррозионную стойкость
Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
Количество кабельных вводов: 3 - предварительно подготовленные отверстия для ввода кабелей
Гарантия: 60 месяцев
Совместимость и монтаж:
Щит с монтажной панелью ЩМП-900х700х260 (ЩМП-08) IP31 имеет съёмную монтажную плату - её можно демонтировать для удобной сборки оборудования вне корпуса, после чего установить обратно. Крепление корпуса - на стену, способ установки - открытый. Для монтажа требуется минимум два человека: корпус весит более 20 кг. Отверстия под кабели имеют диаметр, подходящий для стандартных вводов 20–32 мм. Замок на дверце обеспечивает доступ только авторизованному персоналу. Корпус совместим с DIN-рейками стандартных типов (35 мм). Не рекомендуется использовать для наружной установки - степень защиты IP31 не защищает от дождя и брызг.
Безопасность и стандарты:
Класс защиты I - обязательное заземление корпуса через клемму PE
Соответствие нормативному документу: ТУ 3434-001-96504521-2007
Изделие допущено к применению в системах молниезащиты - возможно подключение внешних проводников молниезащиты к корпусу
Материал корпуса соответствует ГОСТ 1050-88 - качественная углеродистая сталь
Преимущества:
Съёмная монтажная панель ускоряет сборку и снижает риск повреждений при работе внутри щита
Высокая жёсткость конструкции за счёт сварного соединения деталей
Порошковое покрытие устойчиво к механическим повреждениям и химическим воздействиям
Фосфатирование увеличивает адгезию краски и продлевает срок службы
Наличие замка исключает случайное вмешательство в работу оборудования
Ограничения применения:
Не предназначен для установки на улице - IP31 не защищает от дождя, снега и прямого попадания влаги
Не подходит для взрывоопасных зон - отсутствует сертификат взрывозащиты
Не рекомендуется для помещений с постоянным воздействием агрессивных паров, кислот или масел
Комплектация некомплектная - внутреннее оборудование (автоматы, рейки, клеммы) необходимо приобретать отдельно
Примеры использования:
Электрощит управления конвейерной линией на пищевом заводе
Распределительный щит освещения в административном здании
Шкаф автоматики насосной станции водоснабжения
Центральный пункт распределения энергии в складском комплексе
Практические советы:
Перед монтажом проверьте посадочные размеры оборудования - глубина 240 мм требует учёта габаритов всех модулей
При подключении кабелей используйте вводы с уплотнительными кольцами - даже при IP31 важно исключить сквозняки и пыль
Обязательно проведите заземление корпуса через клемму PE - класс защиты I требует этого
Для удобства обслуживания оставьте свободное пространство вокруг щита - минимально 60 см спереди
Щит с монтажной панелью ЩМП-900х700х260 (ЩМП-08) IP31 от EKF PROxima хорошо сочетается с продукцией EKF серии PROxima - все элементы совместимы по форм-фактору и креплениям
Назначение и область применения:
Щит с монтажной панелью ЩМП-900х700х260 (ЩМП-08) IP31 предназначен для внутреннего монтажа электротехнического оборудования: автоматических выключателей, УЗО, реле, преобразователей частоты, контактных групп и других устройств. Применяется в системах управления технологическими процессами, пунктах распределения энергии, щитах автоматики и освещения. Подходит для установки в цехах, складах, насосных станциях, административных зданиях и других закрытых помещениях с контролируемой средой.
Технические характеристики:
Размеры корпуса: 900×700×260 мм (высота×ширина×глубина)
Глубина монтажа: 240 мм - позволяет размещать оборудование с глубокими креплениями
Номинальный ток: 630 А - рассчитан на работу с мощными нагрузками
Напряжение: 380 В - совместим с трёхфазными сетями переменного тока
Материал корпуса: сталь толщиной 1,2 мм; монтажная плита - 1 мм
Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикальных капель воды
Цвет: 7035 RAL (серый матовый)
Покрытие: порошковая окраска + фосфатирование - повышает коррозионную стойкость
Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
Количество кабельных вводов: 3 - предварительно подготовленные отверстия для ввода кабелей
Гарантия: 60 месяцев
Совместимость и монтаж:
Щит с монтажной панелью ЩМП-900х700х260 (ЩМП-08) IP31 имеет съёмную монтажную плату - её можно демонтировать для удобной сборки оборудования вне корпуса, после чего установить обратно. Крепление корпуса - на стену, способ установки - открытый. Для монтажа требуется минимум два человека: корпус весит более 20 кг. Отверстия под кабели имеют диаметр, подходящий для стандартных вводов 20–32 мм. Замок на дверце обеспечивает доступ только авторизованному персоналу. Корпус совместим с DIN-рейками стандартных типов (35 мм). Не рекомендуется использовать для наружной установки - степень защиты IP31 не защищает от дождя и брызг.
Безопасность и стандарты:
Класс защиты I - обязательное заземление корпуса через клемму PE
Соответствие нормативному документу: ТУ 3434-001-96504521-2007
Изделие допущено к применению в системах молниезащиты - возможно подключение внешних проводников молниезащиты к корпусу
Материал корпуса соответствует ГОСТ 1050-88 - качественная углеродистая сталь
Преимущества:
Съёмная монтажная панель ускоряет сборку и снижает риск повреждений при работе внутри щита
Высокая жёсткость конструкции за счёт сварного соединения деталей
Порошковое покрытие устойчиво к механическим повреждениям и химическим воздействиям
Фосфатирование увеличивает адгезию краски и продлевает срок службы
Наличие замка исключает случайное вмешательство в работу оборудования
Ограничения применения:
Не предназначен для установки на улице - IP31 не защищает от дождя, снега и прямого попадания влаги
Не подходит для взрывоопасных зон - отсутствует сертификат взрывозащиты
Не рекомендуется для помещений с постоянным воздействием агрессивных паров, кислот или масел
Комплектация некомплектная - внутреннее оборудование (автоматы, рейки, клеммы) необходимо приобретать отдельно
Примеры использования:
Электрощит управления конвейерной линией на пищевом заводе
Распределительный щит освещения в административном здании
Шкаф автоматики насосной станции водоснабжения
Центральный пункт распределения энергии в складском комплексе
Практические советы:
Перед монтажом проверьте посадочные размеры оборудования - глубина 240 мм требует учёта габаритов всех модулей
При подключении кабелей используйте вводы с уплотнительными кольцами - даже при IP31 важно исключить сквозняки и пыль
Обязательно проведите заземление корпуса через клемму PE - класс защиты I требует этого
Для удобства обслуживания оставьте свободное пространство вокруг щита - минимально 60 см спереди
Щит с монтажной панелью ЩМП-900х700х260 (ЩМП-08) IP31 от EKF PROxima хорошо сочетается с продукцией EKF серии PROxima - все элементы совместимы по форм-фактору и креплениям
|
Тип товара
|
Щит распределительный |
|
Ширина, мм
|
700 |
|
Высота, мм
|
900 |
|
Глубина, мм
|
260 |
|
Материал корпуса
|
Сталь |
|
Способ монтажа
|
Открытой установки |
|
Класс защиты
|
I |
|
Глубина установочная (встраив.) (мм)
|
245 |
|
Степень защиты (IP)
|
IP31 |
|
Номер цвета RAL
|
7035 |
|
Защитное покрытие поверхности
|
С порошковым покрытием |
|
Возможность расширения
|
Нет |
|
Сохранение работоспособности (целостность цепи)
|
Прочее |
|
Номин. ток (In) (А)
|
630 |
|
С монтажной платой/панелью
|
Да |
|
Тип крышки
|
Закрытого типа |
|
Тип крышки (наружной)
|
Дверь (-ца) |
|
С замком
|
Да |
|
Прозрачная крышка/дверца
|
Нет |
|
Степень защиты (NEMA)
|
Прочее |
|
Тип дверцы
|
Одинарный (-ая) |
|
Толщина плиты шкафа (мм)
|
1 |
|
Подходит для молниезащиты
|
Да |
|
Количество линейных кабельных вводов
|
3 |
|
Толщина двери / крышки (мм)
|
1 |
|
Тип передней панели
|
Закрытого типа |
|
Подходит для использования вне помещений (уличное исполнение)
|
Нет |
