Артикул:
ELC0200137778

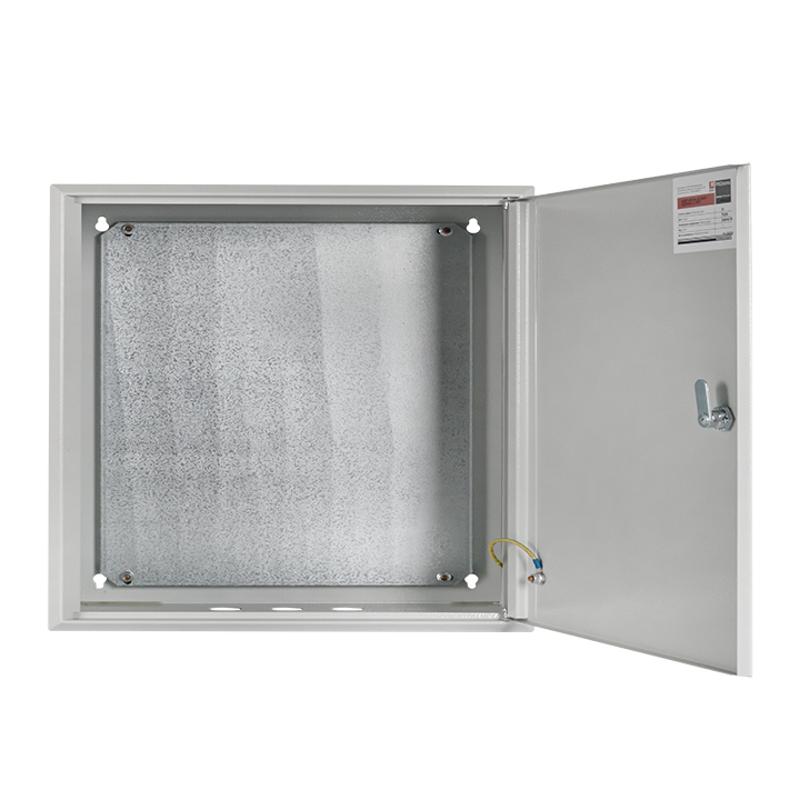

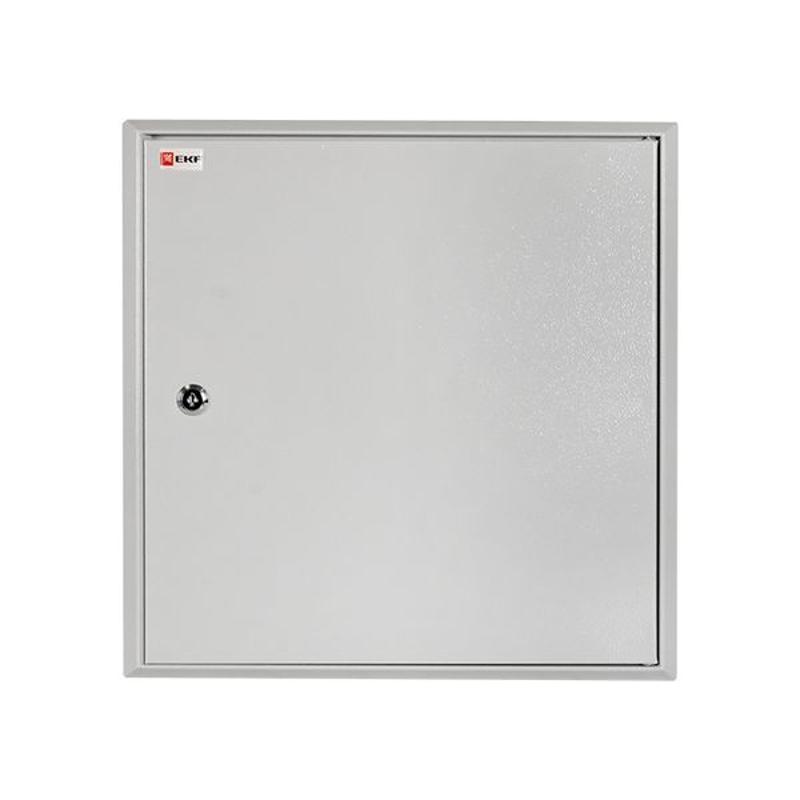

Щит с монтажной панелью ЩМП-40.40.15 (ЩМП-05) 400х400х155 IP31 от бренда EKF серии PROxima - это компактный металлический корпус с закреплённой внутри съёмной монтажной панелью для сборки коммутационного и управляющего оборудования. Подходит для открытой установки в помещениях с умеренным климатом, используется в системах автоматизации, распределения электроэнергии и управления оборудованием.
Назначение и область применения:
Щит с монтажной панелью ЩМП-40.40.15 (ЩМП-05) 400х400х155 IP31 предназначен для внутренней установки модульного и силового оборудования: автоматических выключателей, контакторов, реле, УЗО, трансформаторов и других устройств. Применяется в системах управления станками, конвейерами, насосными группами, освещением и другими объектами промышленного и бытового назначения. Подходит для монтажа в административных зданиях, цехах, на складах и в подвальных помещениях.
Технические характеристики:
Размеры корпуса: 400×400×155 мм
Монтажная глубина: 130 мм - позволяет размещать оборудование с высокими габаритами
Материал корпуса: сталь толщиной 0,8 мм, дно - 1 мм
Степень защиты: IP31 - защита от твёрдых предметов более 2,5 мм и вертикально падающих капель воды
Номинальный ток: 630 А - допустимый ток через вводные устройства
Напряжение: 380 В - рассчитан на трёхфазную сеть
Цвет: RAL 7035 (серый матовый)
Покрытие: порошковая окраска + фосфатирование - повышает коррозионную стойкость
Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
Количество кабельных вводов: 3 - предварительно подготовленные отверстия для ввода кабелей
Класс защиты: I - требует заземления корпуса
Гарантия: 60 месяцев
Совместимость и монтаж:
Щит с монтажной панелью ЩМП-40.40.15 (ЩМП-05) 400х400х155 IP31 совместим с любым стандартным DIN-оборудованием шириной до 36 модулей. Монтажная панель съёмная - её можно заранее собрать вне корпуса, затем установить в щит, что ускоряет работу. Крепление - на стену с помощью болтов или анкеров. Для монтажа требуется минимум 150 мм свободного пространства перед дверцей. Открытая установка исключает использование в сырых или запылённых местах без дополнительной защиты.
Безопасность и стандарты:
Изготовлен в соответствии с ТУ 3434-001-96504521-2007. Корпус имеет класс защиты I - обязательное заземление через контактную площадку на задней стенке. Щит с монтажной панелью ЩМП-40.40.15 (ЩМП-05) 400х400х155 IP31 поддерживает подключение системы молниезащиты - есть возможность присоединения провода заземления к специальной точке. Наличие замка на дверце обеспечивает безопасность доступа к оборудованию.
Преимущества:
Съёмная монтажная панель - удобство сборки и обслуживания
Высокая механическая прочность - сварной корпус из стали
Антикоррозийное покрытие - долгий срок службы даже в условиях повышенной влажности
Фиксированная глубина 130 мм - оптимальна для большинства силовых модулей
Закрытый тип крышки с замком - снижает риск случайного доступа
Готовые кабельные вводы - экономят время при прокладке проводов
Ограничения применения:
Не предназначен для наружной установки - степень защиты IP31 не защищает от дождя и прямого попадания воды
Не рекомендуется использовать в средах с агрессивными химическими веществами - порошковое покрытие не устойчиво к растворителям и кислотам
Недопустимо применение в помещениях с температурой ниже −40C или выше +40C
Комплектация некомплектная - внутреннее оборудование (автоматы, шины, клеммы) необходимо приобретать отдельно
Примеры использования:
Электрощит управления насосной станцией в котельной
Распределительный щит на участке конвейера в пищевом цехе
Шкаф автоматизации освещения в офисном здании
Центральный пункт распределения энергии в складском комплексе
Щит для подключения тепловых завес и вентиляционных систем
Практические советы:
Перед монтажом проверьте посадочные размеры оборудования - максимальная глубина 130 мм не позволит установить крупные модули с выступающими элементами
Используйте кабельные вводы с уплотнительными кольцами, чтобы сохранить степень защиты IP31
Обязательно подключите заземляющий провод к контурному болту на задней стенке - это требование безопасности
При необходимости увеличить количество кабельных вводов - используйте дополнительные пробки или перфорированные вставки, подходящие по диаметру
Для длительной работы в условиях пыли - регулярно протирайте дверцу и вентиляционные отверстия, так как IP31 не препятствует проникновению пыли
Назначение и область применения:
Щит с монтажной панелью ЩМП-40.40.15 (ЩМП-05) 400х400х155 IP31 предназначен для внутренней установки модульного и силового оборудования: автоматических выключателей, контакторов, реле, УЗО, трансформаторов и других устройств. Применяется в системах управления станками, конвейерами, насосными группами, освещением и другими объектами промышленного и бытового назначения. Подходит для монтажа в административных зданиях, цехах, на складах и в подвальных помещениях.
Технические характеристики:
Размеры корпуса: 400×400×155 мм
Монтажная глубина: 130 мм - позволяет размещать оборудование с высокими габаритами
Материал корпуса: сталь толщиной 0,8 мм, дно - 1 мм
Степень защиты: IP31 - защита от твёрдых предметов более 2,5 мм и вертикально падающих капель воды
Номинальный ток: 630 А - допустимый ток через вводные устройства
Напряжение: 380 В - рассчитан на трёхфазную сеть
Цвет: RAL 7035 (серый матовый)
Покрытие: порошковая окраска + фосфатирование - повышает коррозионную стойкость
Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
Количество кабельных вводов: 3 - предварительно подготовленные отверстия для ввода кабелей
Класс защиты: I - требует заземления корпуса
Гарантия: 60 месяцев
Совместимость и монтаж:
Щит с монтажной панелью ЩМП-40.40.15 (ЩМП-05) 400х400х155 IP31 совместим с любым стандартным DIN-оборудованием шириной до 36 модулей. Монтажная панель съёмная - её можно заранее собрать вне корпуса, затем установить в щит, что ускоряет работу. Крепление - на стену с помощью болтов или анкеров. Для монтажа требуется минимум 150 мм свободного пространства перед дверцей. Открытая установка исключает использование в сырых или запылённых местах без дополнительной защиты.
Безопасность и стандарты:
Изготовлен в соответствии с ТУ 3434-001-96504521-2007. Корпус имеет класс защиты I - обязательное заземление через контактную площадку на задней стенке. Щит с монтажной панелью ЩМП-40.40.15 (ЩМП-05) 400х400х155 IP31 поддерживает подключение системы молниезащиты - есть возможность присоединения провода заземления к специальной точке. Наличие замка на дверце обеспечивает безопасность доступа к оборудованию.
Преимущества:
Съёмная монтажная панель - удобство сборки и обслуживания
Высокая механическая прочность - сварной корпус из стали
Антикоррозийное покрытие - долгий срок службы даже в условиях повышенной влажности
Фиксированная глубина 130 мм - оптимальна для большинства силовых модулей
Закрытый тип крышки с замком - снижает риск случайного доступа
Готовые кабельные вводы - экономят время при прокладке проводов
Ограничения применения:
Не предназначен для наружной установки - степень защиты IP31 не защищает от дождя и прямого попадания воды
Не рекомендуется использовать в средах с агрессивными химическими веществами - порошковое покрытие не устойчиво к растворителям и кислотам
Недопустимо применение в помещениях с температурой ниже −40C или выше +40C
Комплектация некомплектная - внутреннее оборудование (автоматы, шины, клеммы) необходимо приобретать отдельно
Примеры использования:
Электрощит управления насосной станцией в котельной
Распределительный щит на участке конвейера в пищевом цехе
Шкаф автоматизации освещения в офисном здании
Центральный пункт распределения энергии в складском комплексе
Щит для подключения тепловых завес и вентиляционных систем
Практические советы:
Перед монтажом проверьте посадочные размеры оборудования - максимальная глубина 130 мм не позволит установить крупные модули с выступающими элементами
Используйте кабельные вводы с уплотнительными кольцами, чтобы сохранить степень защиты IP31
Обязательно подключите заземляющий провод к контурному болту на задней стенке - это требование безопасности
При необходимости увеличить количество кабельных вводов - используйте дополнительные пробки или перфорированные вставки, подходящие по диаметру
Для длительной работы в условиях пыли - регулярно протирайте дверцу и вентиляционные отверстия, так как IP31 не препятствует проникновению пыли
|
Тип товара
|
Щит распределительный |
|
Ширина, мм
|
400 |
|
Высота, мм
|
400 |
|
Глубина, мм
|
155 |
|
Материал корпуса
|
Сталь |
|
Способ монтажа
|
Открытой установки |
|
Класс защиты
|
I |
|
Глубина установочная (встраив.) (мм)
|
135 |
|
Степень защиты (IP)
|
IP31 |
|
Номер цвета RAL
|
7035 |
|
Защитное покрытие поверхности
|
С порошковым покрытием |
|
Возможность расширения
|
Нет |
|
Сохранение работоспособности (целостность цепи)
|
Прочее |
|
Номин. ток (In) (А)
|
630 |
|
С монтажной платой/панелью
|
Да |
|
Тип крышки
|
Закрытого типа |
|
Тип крышки (наружной)
|
Дверь (-ца) |
|
С замком
|
Да |
|
Прозрачная крышка/дверца
|
Нет |
|
Степень защиты (NEMA)
|
Прочее |
|
Тип дверцы
|
Одинарный (-ая) |
|
Толщина плиты шкафа (мм)
|
1 |
|
Подходит для молниезащиты
|
Да |
|
Количество линейных кабельных вводов
|
3 |
|
Толщина двери / крышки (мм)
|
1 |
|
Тип передней панели
|
Закрытого типа |
|
Подходит для использования вне помещений (уличное исполнение)
|
Нет |
