Артикул:
ELC0200137776

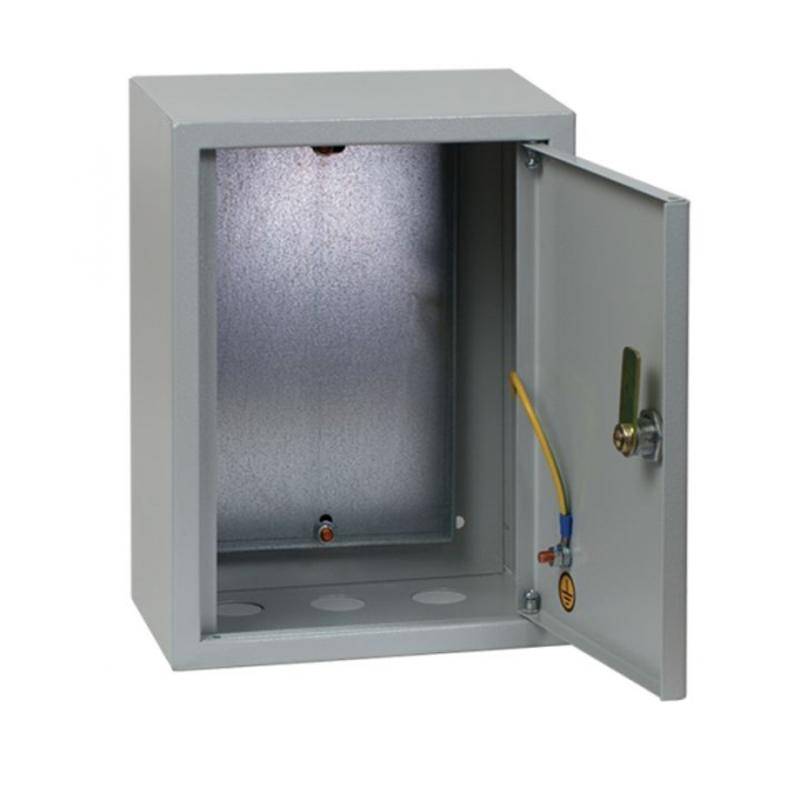

Щит с монтажной панелью ЩМП-35.30.15 (ЩМП-03) 350х300х155 IP31 металлический от бренда EKF серии PROxima - это компактный, прочный корпус для сборки распределительных и управляющих щитов в условиях промышленных и бытовых объектов. Корпус выполнен из стали с порошковым покрытием, оснащен съемной монтажной панелью и рассчитан на работу при напряжении до 380 В.
Назначение и область применения:
Щит с монтажной панелью ЩМП-35.30.15 (ЩМП-03) предназначен для внутренней установки электрооборудования: автоматических выключателей, контакторов, реле, счетчиков, устройств защиты и других модульных элементов. Подходит для создания щитов управления, систем автоматизации и пунктов распределения энергии. Применяется в промышленных цехах, на предприятиях ЖКХ, в офисных зданиях и многоквартирных домах. Устойчив к перепадам температур и влажности, что делает его пригодным для использования в закрытых помещениях с умеренным климатом.
Технические характеристики:
Размеры корпуса: 350×300×155 мм
Материал корпуса: сталь толщиной 0,8 мм, дно - 1 мм
Степень защиты: IP31 - защита от твердых предметов более 2,5 мм и вертикально падающей капли воды
Номинальное напряжение: 380 В
Номинальный ток: 630 А
Монтажная глубина: 130 мм - позволяет размещать оборудование с глубиной до этого значения
Цвет: RAL 7035 (серый матовый)
Количество кабельных вводов: 3 шт. (без уплотнений, требуют самостоятельной комплектации)
Класс защиты: I - обязательное заземление корпуса
Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C, в средней влажности
Покрытие: порошковая окраска, фосфатирование - повышают коррозионную стойкость
Гарантия: 60 месяцев
Нормативный документ: ТУ 3434-001-96504521-2007
Совместимость и монтаж:
Щит с монтажной панелью ЩМП-35.30.15 (ЩМП-03) совместим с любым стандартным модульным оборудованием DIN-рейки шириной 17,5–35 мм. Съемная монтажная панель позволяет удобно собирать и тестировать схему вне корпуса, после чего установить её в щит. Крепление - открытой установки: к стене с помощью анкеров или болтов через отверстия в задней стенке. Для герметизации кабельных вводов необходимо использовать дополнительные уплотнители (не входят в комплект). Замок на дверце обеспечивает доступ только авторизованному персоналу.
Безопасность и стандарты:
Щит с монтажной панелью ЩМП-35.30.15 (ЩМП-03) соответствует требованиям ТУ 3434-001-96504521-2007. Класс защиты I обязывает провести надежное заземление корпуса через отдельный контакт. Конструкция исключает случайный доступ к токоведущим частям при закрытой дверце. Щит рекомендован для использования в системах молниезащиты - его металлическая оболочка может служить частью контура заземления при правильном подключении.
Преимущества:
Съемная монтажная панель ускоряет сборку и обслуживание
Высокая жесткость корпуса за счет сварной конструкции
Порошковое покрытие предотвращает коррозию даже при длительной эксплуатации

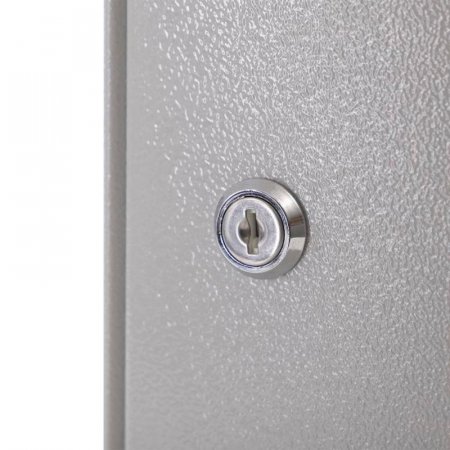

Наличие замка обеспечивает безопасность и контроль доступа
Изготовлен из российской стали по ГОСТ 1050-88 - гарантия качества материалов
Широкий диапазон рабочих температур (УХЛ3) - надежность в различных регионах России
Ограничения применения:
Не предназначен для наружной установки - степень защиты IP31 недостаточна для прямого попадания дождя или пылевых потоков
Кабельные вводы не имеют уплотнителей - требуется докупка и монтаж уплотнительных колец
Не подходит для взрывоопасных зон - отсутствует сертификат взрывозащиты
Максимальная глубина оборудования - 130 мм; устройства большей глубины не поместятся
Комплектация некомплектная - внутри нет оборудования, клемм, рейки, крепежа
Примеры использования:
Электрощит управления насосной станцией в многоэтажном доме
Распределительный щит на участке производства с автоматикой
Щит питания системы вентиляции в административном здании
Центральный пункт распределения в складском комплексе
Аппаратный щит для подключения частотных преобразователей
Практические советы:
Перед монтажом проверьте, чтобы все установленные аппараты имели глубину ≤130 мм - иначе они будут мешать закрытию дверцы

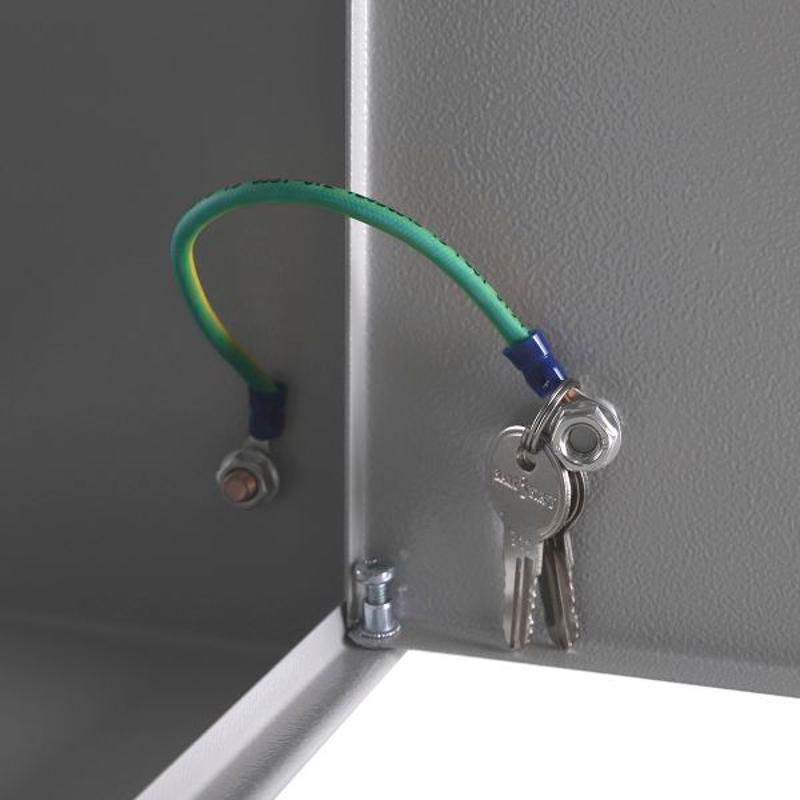

Обязательно используйте заземляющий проводник сечением ≥10 мм2 для подключения корпуса к контуру заземления
Для герметизации кабельных вводов выбирайте уплотнительные втулки с подходящим диаметром (например, 12–16 мм)
При установке на стену используйте анкерные болты M6 или M8 - саморезы не обеспечивают достаточной механической прочности
Щит с монтажной панелью ЩМП-35.30.15 (ЩМП-03) можно комбинировать с другими изделиями серии PROxima - одинаковые цвет и тип покрытия обеспечивают единый внешний вид
Назначение и область применения:
Щит с монтажной панелью ЩМП-35.30.15 (ЩМП-03) предназначен для внутренней установки электрооборудования: автоматических выключателей, контакторов, реле, счетчиков, устройств защиты и других модульных элементов. Подходит для создания щитов управления, систем автоматизации и пунктов распределения энергии. Применяется в промышленных цехах, на предприятиях ЖКХ, в офисных зданиях и многоквартирных домах. Устойчив к перепадам температур и влажности, что делает его пригодным для использования в закрытых помещениях с умеренным климатом.
Технические характеристики:
Размеры корпуса: 350×300×155 мм
Материал корпуса: сталь толщиной 0,8 мм, дно - 1 мм
Степень защиты: IP31 - защита от твердых предметов более 2,5 мм и вертикально падающей капли воды
Номинальное напряжение: 380 В
Номинальный ток: 630 А
Монтажная глубина: 130 мм - позволяет размещать оборудование с глубиной до этого значения
Цвет: RAL 7035 (серый матовый)
Количество кабельных вводов: 3 шт. (без уплотнений, требуют самостоятельной комплектации)
Класс защиты: I - обязательное заземление корпуса
Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C, в средней влажности
Покрытие: порошковая окраска, фосфатирование - повышают коррозионную стойкость
Гарантия: 60 месяцев
Нормативный документ: ТУ 3434-001-96504521-2007
Совместимость и монтаж:
Щит с монтажной панелью ЩМП-35.30.15 (ЩМП-03) совместим с любым стандартным модульным оборудованием DIN-рейки шириной 17,5–35 мм. Съемная монтажная панель позволяет удобно собирать и тестировать схему вне корпуса, после чего установить её в щит. Крепление - открытой установки: к стене с помощью анкеров или болтов через отверстия в задней стенке. Для герметизации кабельных вводов необходимо использовать дополнительные уплотнители (не входят в комплект). Замок на дверце обеспечивает доступ только авторизованному персоналу.
Безопасность и стандарты:
Щит с монтажной панелью ЩМП-35.30.15 (ЩМП-03) соответствует требованиям ТУ 3434-001-96504521-2007. Класс защиты I обязывает провести надежное заземление корпуса через отдельный контакт. Конструкция исключает случайный доступ к токоведущим частям при закрытой дверце. Щит рекомендован для использования в системах молниезащиты - его металлическая оболочка может служить частью контура заземления при правильном подключении.
Преимущества:
Съемная монтажная панель ускоряет сборку и обслуживание
Высокая жесткость корпуса за счет сварной конструкции
Порошковое покрытие предотвращает коррозию даже при длительной эксплуатации
Наличие замка обеспечивает безопасность и контроль доступа
Изготовлен из российской стали по ГОСТ 1050-88 - гарантия качества материалов
Широкий диапазон рабочих температур (УХЛ3) - надежность в различных регионах России
Ограничения применения:
Не предназначен для наружной установки - степень защиты IP31 недостаточна для прямого попадания дождя или пылевых потоков
Кабельные вводы не имеют уплотнителей - требуется докупка и монтаж уплотнительных колец
Не подходит для взрывоопасных зон - отсутствует сертификат взрывозащиты
Максимальная глубина оборудования - 130 мм; устройства большей глубины не поместятся
Комплектация некомплектная - внутри нет оборудования, клемм, рейки, крепежа
Примеры использования:
Электрощит управления насосной станцией в многоэтажном доме
Распределительный щит на участке производства с автоматикой
Щит питания системы вентиляции в административном здании
Центральный пункт распределения в складском комплексе
Аппаратный щит для подключения частотных преобразователей
Практические советы:
Перед монтажом проверьте, чтобы все установленные аппараты имели глубину ≤130 мм - иначе они будут мешать закрытию дверцы
Обязательно используйте заземляющий проводник сечением ≥10 мм2 для подключения корпуса к контуру заземления
Для герметизации кабельных вводов выбирайте уплотнительные втулки с подходящим диаметром (например, 12–16 мм)
При установке на стену используйте анкерные болты M6 или M8 - саморезы не обеспечивают достаточной механической прочности
Щит с монтажной панелью ЩМП-35.30.15 (ЩМП-03) можно комбинировать с другими изделиями серии PROxima - одинаковые цвет и тип покрытия обеспечивают единый внешний вид
|
Тип товара
|
Щит распределительный |
|
Ширина, мм
|
300 |
|
Высота, мм
|
350 |
|
Глубина, мм
|
155 |
|
Материал корпуса
|
Сталь |
|
Способ монтажа
|
Открытой установки |
|
Класс защиты
|
I |
|
Глубина установочная (встраив.) (мм)
|
135 |
|
Степень защиты (IP)
|
IP31 |
|
Номер цвета RAL
|
7035 |
|
Защитное покрытие поверхности
|
С порошковым покрытием |
|
Возможность расширения
|
Нет |
|
Сохранение работоспособности (целостность цепи)
|
Прочее |
|
Номин. ток (In) (А)
|
630 |
|
С монтажной платой/панелью
|
Да |
|
Тип крышки
|
Закрытого типа |
|
Тип крышки (наружной)
|
Дверь (-ца) |
|
С замком
|
Да |
|
Прозрачная крышка/дверца
|
Нет |
|
Степень защиты (NEMA)
|
Прочее |
|
Тип дверцы
|
Одинарный (-ая) |
|
Толщина плиты шкафа (мм)
|
1 |
|
Подходит для молниезащиты
|
Да |
|
Количество линейных кабельных вводов
|
3 |
|
Толщина двери / крышки (мм)
|
1 |
|
Тип передней панели
|
Закрытого типа |
|
Подходит для использования вне помещений (уличное исполнение)
|
Нет |
