Артикул:
ELC0200137775

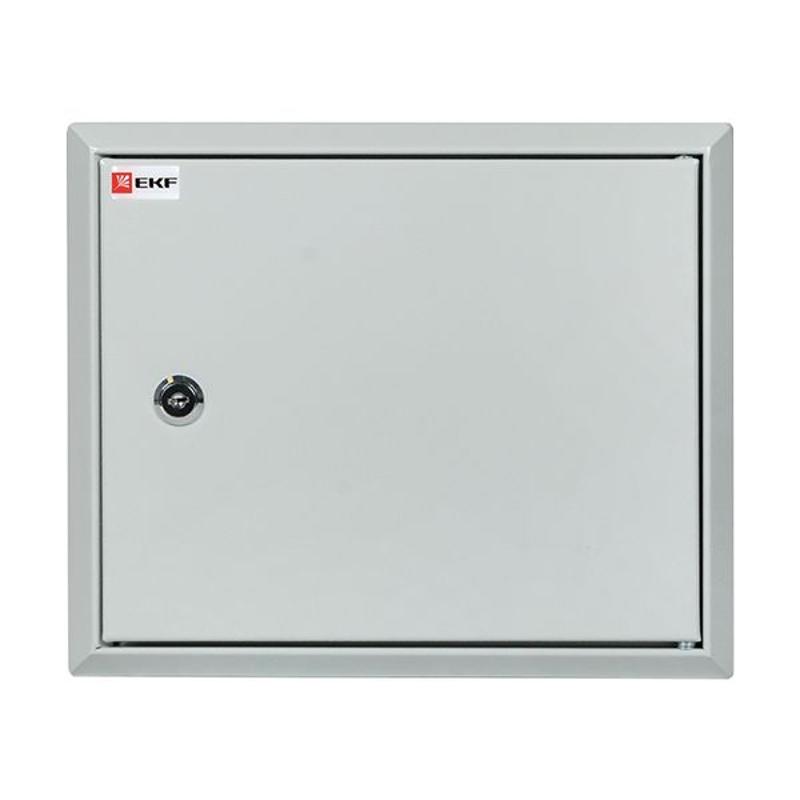

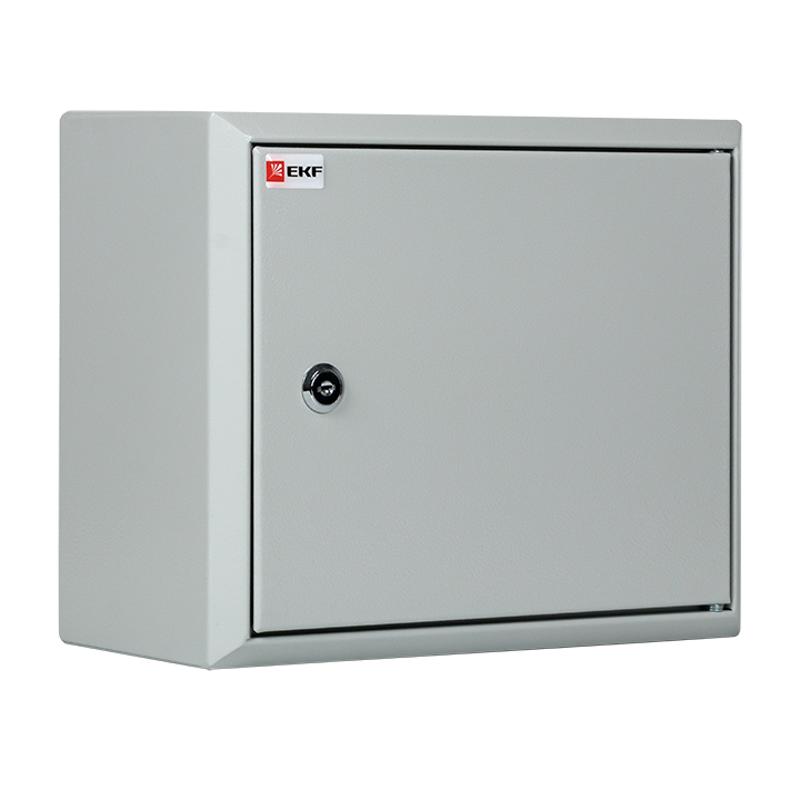

Щит с монтажной панелью ЩМП-25.30.14 (ЩМП-02) 250х300х140 мм IP31 от бренда EKF серии PROxima - это компактный металлический корпус с закреплённой внутри съёмной монтажной панелью для сборки коммутационного и управляющего оборудования. Подходит для открытой установки в помещениях с умеренным климатом, например, на этажных щитовых, в цехах или системах автоматизации.
Назначение и область применения:
Щит с монтажной панелью ЩМП-25.30.14 (ЩМП-02) предназначен для внутренней установки модульного и силового оборудования: автоматических выключателей, контакторов, реле, УЗО, трансформаторов и других элементов управления. Применяется в системах распределения электроэнергии, щитах управления станков, конвейеров, насосных станциях, а также в бытовых и промышленных объектах. Корпус защищает оборудование от механических повреждений и внешних воздействий, сохраняя доступ к устройствам через дверцу с замком.
Технические характеристики:
Размеры корпуса: 250×300×140 мм (Ш×В×Г)
Монтажная глубина: 120 мм - позволяет размещать устройства с глубиной до этого значения
Материал корпуса: сталь толщиной 1 мм, соответствует ГОСТ 1050-88
Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
Номинальный ток: 630 А - допустимый ток прохождения через шины и выводы, не относится к току автомата
Напряжение: 380 В - рассчитан на работу в трёхфазных сетях
Цвет: RAL 7035 (серый матовый)
Покрытие: порошковая окраска + фосфатирование - устойчивость к коррозии
Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
Количество кабельных вводов: 3 - предварительно подготовленные отверстия для ввода кабелей
Гарантия: 60 месяцев
Нормативный документ: ТУ 3434-001-96504521-2007
Совместимость и монтаж:
Щит с монтажной панелью ЩМП-25.30.14 (ЩМП-02) совместим с любым модульным оборудованием, которое крепится на DIN-рейку или болты. Монтажная панель съёмная - её можно демонтировать перед установкой оборудования, чтобы удобнее работать с проводами и контактами. После сборки панель возвращается в корпус. Крепление корпуса - на стену с помощью отверстий в боковых стенках. Установка только открытого типа - не предназначен для встраивания в стены. Для подключения кабелей используйте вводы с уплотнительными кольцами - они не входят в комплект, требуют самостоятельной закупки.
Безопасность и стандарты:
Класс защиты I - корпус заземляется через специальный зажим, расположенный внутри. Щит с монтажной панелью ЩМП-25.30.14 (ЩМП-02) соответствует требованиям безопасности для электрощитов и рекомендован для использования в системах молниезащиты. Наличие замка исключает случайное открытие дверцы, что важно для соблюдения правил электробезопасности. Все материалы сертифицированы и соответствуют российским нормативам.
Преимущества:
Съёмная монтажная панель ускоряет сборку и снижает риск повреждения оборудования при монтаже
Высокая прочность корпуса за счёт сварной конструкции и толщины стали 1 мм
Порошковое покрытие и фосфатирование обеспечивают долговечность даже в условиях повышенной влажности
Закрытый тип крышки и наличие замка повышают безопасность обслуживания
Гарантия 5 лет - один из самых длинных сроков среди аналогов
Ограничения применения:
Не подходит для установки на улице - степень защиты IP31 не защищает от дождя, брызг и пыли в значительном количестве
Не предназначен для помещений с агрессивной средой (например, химические производства, гаражи с постоянным воздействием масла/бензина)
Кабельные вводы не входят в комплект - необходимо дополнительно приобрести уплотнители и вводы подходящего диаметра
Номинальный ток 630 А - это максимальная нагрузка на шины, а не на установленные автоматы; выбирать автоматические выключатели следует с учётом реальной нагрузки
Примеры использования:
Этажный распределительный щит в многоквартирном доме
Щит управления насосной станцией в системе водоснабжения
Пункт распределения питания для конвейерной линии на заводе
Автоматизированная система освещения в административном здании
Распределительный пункт для системы молниезащиты здания
Практические советы:
Перед монтажом проверьте, что все устройства, которые планируете установить, поместятся в глубину 120 мм - особенно внимательно к крупным автоматическим выключателям и преобразователям частоты
Используйте кабельные вводы с резиновыми уплотнителями (например, EKF KVB) - это повысит степень защиты и предотвратит попадание пыли
Обязательно подсоедините заземляющий проводник к клемме внутри корпуса - это требуется по ПУЭ
При необходимости увеличить количество кабельных вводов - просверлите отверстия в боковых стенках, но не в задней части, где находятся шины
Щит с монтажной панелью ЩМП-25.30.14 (ЩМП-02) не является готовым решением - он требует сборки. Комплектация некомплектная, поэтому заранее составьте список необходимых деталей: DIN-рейки, клеммы, маркировочные этикетки, заземляющие перемычки
Назначение и область применения:
Щит с монтажной панелью ЩМП-25.30.14 (ЩМП-02) предназначен для внутренней установки модульного и силового оборудования: автоматических выключателей, контакторов, реле, УЗО, трансформаторов и других элементов управления. Применяется в системах распределения электроэнергии, щитах управления станков, конвейеров, насосных станциях, а также в бытовых и промышленных объектах. Корпус защищает оборудование от механических повреждений и внешних воздействий, сохраняя доступ к устройствам через дверцу с замком.
Технические характеристики:
Размеры корпуса: 250×300×140 мм (Ш×В×Г)
Монтажная глубина: 120 мм - позволяет размещать устройства с глубиной до этого значения
Материал корпуса: сталь толщиной 1 мм, соответствует ГОСТ 1050-88
Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
Номинальный ток: 630 А - допустимый ток прохождения через шины и выводы, не относится к току автомата
Напряжение: 380 В - рассчитан на работу в трёхфазных сетях
Цвет: RAL 7035 (серый матовый)
Покрытие: порошковая окраска + фосфатирование - устойчивость к коррозии
Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
Количество кабельных вводов: 3 - предварительно подготовленные отверстия для ввода кабелей
Гарантия: 60 месяцев
Нормативный документ: ТУ 3434-001-96504521-2007
Совместимость и монтаж:
Щит с монтажной панелью ЩМП-25.30.14 (ЩМП-02) совместим с любым модульным оборудованием, которое крепится на DIN-рейку или болты. Монтажная панель съёмная - её можно демонтировать перед установкой оборудования, чтобы удобнее работать с проводами и контактами. После сборки панель возвращается в корпус. Крепление корпуса - на стену с помощью отверстий в боковых стенках. Установка только открытого типа - не предназначен для встраивания в стены. Для подключения кабелей используйте вводы с уплотнительными кольцами - они не входят в комплект, требуют самостоятельной закупки.
Безопасность и стандарты:
Класс защиты I - корпус заземляется через специальный зажим, расположенный внутри. Щит с монтажной панелью ЩМП-25.30.14 (ЩМП-02) соответствует требованиям безопасности для электрощитов и рекомендован для использования в системах молниезащиты. Наличие замка исключает случайное открытие дверцы, что важно для соблюдения правил электробезопасности. Все материалы сертифицированы и соответствуют российским нормативам.
Преимущества:
Съёмная монтажная панель ускоряет сборку и снижает риск повреждения оборудования при монтаже
Высокая прочность корпуса за счёт сварной конструкции и толщины стали 1 мм
Порошковое покрытие и фосфатирование обеспечивают долговечность даже в условиях повышенной влажности
Закрытый тип крышки и наличие замка повышают безопасность обслуживания
Гарантия 5 лет - один из самых длинных сроков среди аналогов
Ограничения применения:
Не подходит для установки на улице - степень защиты IP31 не защищает от дождя, брызг и пыли в значительном количестве
Не предназначен для помещений с агрессивной средой (например, химические производства, гаражи с постоянным воздействием масла/бензина)
Кабельные вводы не входят в комплект - необходимо дополнительно приобрести уплотнители и вводы подходящего диаметра
Номинальный ток 630 А - это максимальная нагрузка на шины, а не на установленные автоматы; выбирать автоматические выключатели следует с учётом реальной нагрузки
Примеры использования:
Этажный распределительный щит в многоквартирном доме
Щит управления насосной станцией в системе водоснабжения
Пункт распределения питания для конвейерной линии на заводе
Автоматизированная система освещения в административном здании
Распределительный пункт для системы молниезащиты здания
Практические советы:
Перед монтажом проверьте, что все устройства, которые планируете установить, поместятся в глубину 120 мм - особенно внимательно к крупным автоматическим выключателям и преобразователям частоты
Используйте кабельные вводы с резиновыми уплотнителями (например, EKF KVB) - это повысит степень защиты и предотвратит попадание пыли
Обязательно подсоедините заземляющий проводник к клемме внутри корпуса - это требуется по ПУЭ
При необходимости увеличить количество кабельных вводов - просверлите отверстия в боковых стенках, но не в задней части, где находятся шины
Щит с монтажной панелью ЩМП-25.30.14 (ЩМП-02) не является готовым решением - он требует сборки. Комплектация некомплектная, поэтому заранее составьте список необходимых деталей: DIN-рейки, клеммы, маркировочные этикетки, заземляющие перемычки
|
Тип товара
|
Щит распределительный |
|
Ширина, мм
|
300 |
|
Высота, мм
|
250 |
|
Глубина, мм
|
140 |
|
Материал корпуса
|
Сталь |
|
Способ монтажа
|
Открытой установки |
|
Класс защиты
|
I |
|
Глубина установочная (встраив.) (мм)
|
125 |
|
Степень защиты (IP)
|
IP31 |
|
Номер цвета RAL
|
7035 |
|
Защитное покрытие поверхности
|
С порошковым покрытием |
|
Возможность расширения
|
Нет |
|
Сохранение работоспособности (целостность цепи)
|
Прочее |
|
Номин. ток (In) (А)
|
630 |
|
С монтажной платой/панелью
|
Да |
|
Тип крышки
|
Закрытого типа |
|
Тип крышки (наружной)
|
Дверь (-ца) |
|
С замком
|
Да |
|
Прозрачная крышка/дверца
|
Нет |
|
Степень защиты (NEMA)
|
Прочее |
|
Тип дверцы
|
Одинарный (-ая) |
|
Толщина плиты шкафа (мм)
|
1 |
|
Подходит для молниезащиты
|
Да |
|
Количество линейных кабельных вводов
|
3 |
|
Толщина двери / крышки (мм)
|
1 |
|
Тип передней панели
|
Закрытого типа |
|
Подходит для использования вне помещений (уличное исполнение)
|
Нет |
